Modelado CAD - todo lo que necesita saber

Por diseño (3D) o modelado CAD solemos entender la creación del diseño de un producto técnico, ya sea una máquina, planta, equipo o estructura. Esto permite a nuestro cliente producirlo posteriormente. Posteriormente, utilizamos los modelos 3D, los dibujos técnicos y las instrucciones de montaje creados o por crear en el marco del proceso de desarrollo del producto, así como otros documentos de producción necesarios.

modelado cad

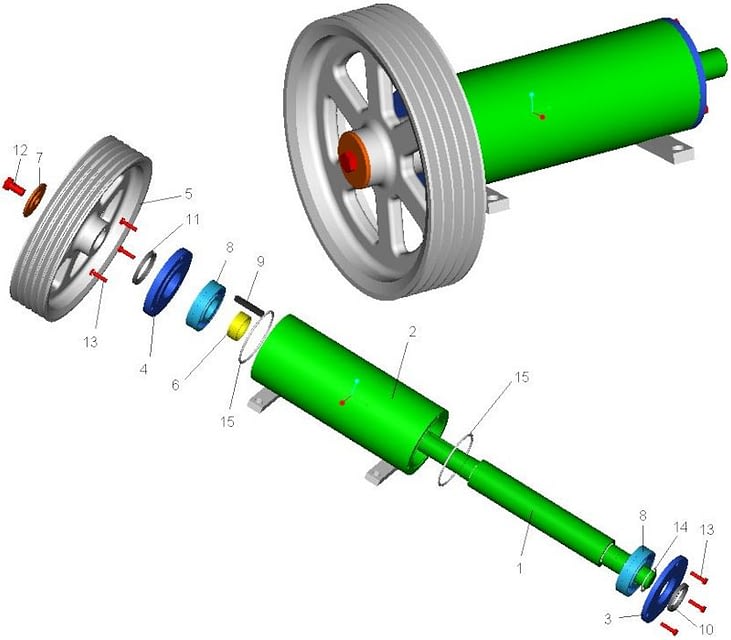

Modelado CAD de un eje de transmisión

Modelado CAD paramétrico para un modelo estructurado

El modelado CAD forma parte del proceso de desarrollo del diseño. Los modelos suelen crearse con parámetros. El control de los modelos debe establecerse de manera que un cambio en los parámetros tenga un efecto correspondiente en el modelo global. A diferencia del diseño directo, los productos no se procesan según la geometría, sino según los parámetros. Esto permite al diseñador cambiar el modelo en cualquier momento. Los tipos de parámetros varían de una aplicación a otra. En ocasiones son parámetros de proceso (por ejemplo, para las herramientas) para la fabricación, como el desplazamiento CNC, el tratamiento térmico o los datos de tolerancia. Pero también los parámetros físicos, como las cargas y los materiales, los parámetros topológicos y los geométricos, así como las posiciones y dimensiones geométricas, son componentes esenciales del modelado CAD. Un modelo CAD 3D estructurado paramétricamente es idealmente la base de datos que contiene la información completa sobre el componente. Incluso la información sobre la fabricación y las tolerancias suelen incluirse en el conjunto de datos.

El almacenamiento interno del sistema de parámetros permite encontrar las dependencias y relaciones entre ellos. Esto se consigue con relaciones o restricciones. Las entradas de datos procedentes de programas externos, como Excel, se enlazan automáticamente con los datos introducidos manualmente. Estos valores pueden ahora utilizar métodos de cálculo matemático para calcular las dependencias y relaciones. Estas restricciones suelen definirse como relaciones algebraicas, conjuntos, operaciones lógicas y la congruencia, el paralelismo y la horizontalidad de las relaciones geométricas.

Los parámetros no sólo influyen en la forma geométrica de un componente, sino que también pueden definirse de manera que se transmitan mediante interfaces a un software de cálculo adecuado que los optimice. El modelo actualizado con los parámetros óptimos, por ejemplo, constituye a su vez la base de datos para transferir el conjunto de datos a la producción CNC.

Ventajas de los modelos CAD inteligentes

Los modelos CAD inteligentes suelen construirse de forma fundamentalmente paramétrica aplicando conocimientos básicos de diseño, así como los correspondientes conocimientos sobre espacios de construcción y relaciones geométricas. Por lo tanto, la forma y la geometría de un modelo inteligente pueden controlarse en la fase de diseño adaptando los valores y las reglas de construcción adecuadas, a pesar de que se conozca poco su forma final. Esto se basa en la llamada parametrización basada en el conocimiento. A través de las pantallas de tamaño y restricciones, se pueden ver dibujos 2D vinculados a la geometría y a los parámetros de visualización. Esto también se llama geometría dimensional. Para dibujar figuras geométricas, hay que crear un diseño. Para ello, se crea un croquis 2D con dimensiones parametrizadas en un plano, por ejemplo, que luego se extruye a la tercera dimensión mediante otra dimensión parametrizada. De este modo, se obtiene un cuerpo en 3D, que luego se desarrolla en el diseño final añadiendo curvas, chaflanes, superficies de forma libre u otros elementos constructivos, también de forma paramétrica.

El programa intenta identificar el contenido y las restricciones implícitas de los símbolos que aplica, mediante procedimientos basados en reglas. A continuación, el usuario asigna tamaños distintos a las geometrías de los componentes acabados hasta que estén totalmente parametrizados y asignados a los conjuntos asociados en el diseño global.

Enfoque estructurado para la creación de modelos CAD

Por ello, los ingenieros dan importancia a una estructura de modelo paramétrico con formas geométricas graduales por buenas razones. Para ello, el diseñador crea cuerpos 3D paramétricos primitivos y los procesa en consecuencia. También crea bocetos en 2D, que luego extruye en cuerpos 3D más complejos. Estos cuerpos primitivos (cilindros, cubos, etc.) o bocetos 2D extruidos se completan con elementos 3D (curvas, chaflanes, agujeros, etc.). Las proporciones y los límites del ingeniero de desarrollo son, por supuesto, adaptables en cierta medida según las intenciones personales. Sin embargo, un diseño paramétrico de la estructura del modelo garantiza que varios ingenieros de desarrollo puedan trabajar en varios conjuntos contiguos al mismo tiempo, mientras que las dimensiones básicas y las relaciones de los componentes de un modelo entre sí permanecen intactas.

Sin embargo, el modelado CAD debe realizarse siempre en etapas sucesivas, ya que los pasos individuales se complementan entre sí. Un requisito previo para la correcta creación de la estructura es una cuidadosa planificación. Para ello, los diseñadores necesitan tener la cabeza fría y conocer bien su propia organización y planificación. El modelado CAD es ideal para todos los diseños de productos.
