Optimización de los componentes y del espesor de la chapa para ahorrar costes de material y de fabricación

Consiga una funcionalidad óptima de sus componentes individuales o en serie con un mínimo de material y de costes mediante la optimización estructural, la optimización del grosor de la chapa y la optimización de la topografía. Ahorre costos mediante la optimización de la topología (optimización estructural) en áreas donde su pieza apenas se carga, a través de la remoción matemática dirigida del material sin perder estabilidad. Optimice sus piezas de chapa mediante la optimización de la topografía doblándolas en los lugares adecuados o insertando cuentas. Mediante la optimización del espesor de la chapa y la optimización de los componentes se puede ahorrar peso adicional y, por lo tanto, costes, y al mismo tiempo garantizar la estabilidad y la función de los componentes en serie o individuales.

Ahorra en Desarrollo de productos Material y, por lo tanto, costes de fabricación. Asegure su construcción a pesar de la minimización de los costos a través de un uso óptimo del material con nuestra ayuda!

Infórmese sobre nuestra gama de servicios para la optimización de la estructura de los componentes y el espesor de la chapa con la ayuda de la metodología FEM !

optimización de la topología optimización de la estructura optimización de los componentes optimización de la topografía optimización del grosor de la lámina

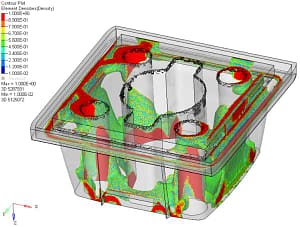

Representación de la estructura inicial y la estructura optimizada de un componente

Estado del arte en la optimización de componentes y estructuras

La optimización de la topología o la optimización de la forma describe el método de cálculo asistido por ordenador para determinar la forma de un componente individual de acuerdo con las tensiones a las que está sometido. En este proceso, parte del volumen del componente se retira dentro de un espacio de instalación determinado bajo determinadas cargas en zonas de baja tensión y se añade volumen en puntos de gran tensión. La optimización de la topografía, por otra parte, describe la determinación asistida por ordenador de una superficie de componente que sea lo más adecuada posible para el esfuerzo a fin de diseñar óptimamente los componentes de la chapa. Esto permite determinar no sólo las posiciones óptimas de los elementos de refuerzo estructural (perlas o bordes) para las cargas especificadas, sino también el espesor óptimo de la chapa.

Sin embargo, a menudo se requieren conocimientos especializados para la optimización de los componentes, especialmente cuando se trata de direcciones de tensión superpuestas o restricciones de espacio de instalación. Además, debe elegirse un buen término medio entre la forma o superficie óptima determinada numéricamente de un componente y su fabricabilidad. Nuestros experimentados especialistas están encantados de ayudar aquí y ajustar los parámetros de acuerdo a las necesidades de nuestros clientes.

Procedimiento de optimización de los componentes y de los espesores de chapa

Para optimizar sus componentes mediante la optimización de la topología, la optimización de la topografía o la optimización del grosor de la chapa, observamos de cerca el espacio de instalación y la carga del respectivo componente.

Dependiendo de sus especificaciones, encontraremos la estructura y la forma ideal para sus componentes en el ámbito de la optimización de los mismos. Posteriormente, en el contexto de la ingeniería inversa, le transmitimos la geometría optimizada para que la importe en su sistema CAD. El procedimiento de optimización estructural se basa esencialmente en la misma metodología que Análisis estructural. Estamos encantados de ayudarle a determinar los espacios de instalación y a implementarlos de acuerdo con sus especificaciones para la conexión de los componentes con otros componentes de montaje como condiciones límite para la optimización de los componentes.

Determinación de los parámetros para la optimización de los componentes

Los parámetros necesarios para la optimización de la topografía o la topología, como las cargas, los datos de los materiales y el espacio de instalación disponible, suelen ser especificados por el cliente. Sin embargo, también estamos encantados de acercarnos a sus socios o clientes para solicitar espacios de instalación o sobres de componentes adyacentes. Así podemos llevar a cabo la optimización de los componentes según sus necesidades.

Protección y evaluación de un componente optimizado

Por razones de procedimiento, la optimización de la topología o la optimización de la topografía sólo puede realizarse con modelos de material elástico lineal. Sin embargo, los plásticos en particular suelen mostrar un comportamiento altamente no lineal del material (diferentes curvas de tensión-deformación en diferentes rangos de temperatura). A petición, llevamos a cabo una análisis de MEF bajo consideración de las propiedades de los materiales no lineales. De esta manera podemos garantizar el perfecto funcionamiento de la parte de costo optimizado.

Conozca más sobre cómo puede optimizar la estructura de sus componentes o sus componentes en general con respecto a las cargas que se producen.

¡ Infórmese sobre nuestra gama de servicios y pongase en contacto con nosotros !
